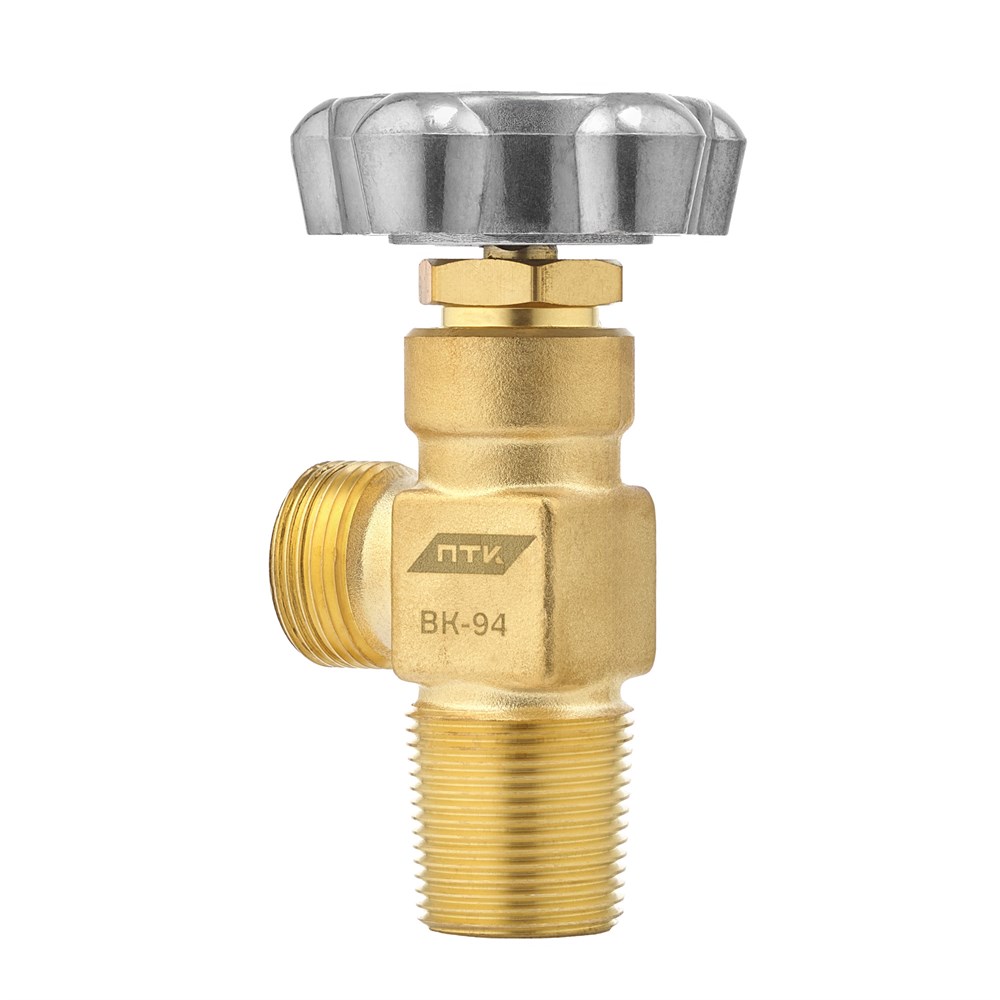

Вентиль кислородный ВК-94 Сварка
Вентиль баллонный ПТК ВКБ-94 применяется в качестве запорного устройства на кислородных баллонах различных емкостей для предотвращения утечки газа и регулирования подачи кислорода. Также вентиль можно использовать для баллонов с сжатым воздухом, азотом и другими неагрессивными газами. Запрещается эксплуатация на баллоне с углекислым газом.
Вентиль чаще всего применяется для установки на кислородные баллоны емкостью от 5 до 50 литров с рабочим давлением не больше 20 МПа (200 кгс/см2).
Применение гибких разделительных мембран обеспечивает абсолютную герметичность к внешней среде при любом положении клапана, а также увеличивает срок службы вентиля. Резьба шпинделя смазана кислородостойкой смазкой ВНИИНП-283. Применение других смазок запрещено.
Корпус вентиля изготовлен из латуни. Маховик регулировки подачи газа изготовлен из алюминия. Присоединительные размеры бокового штуцера соответствуют ГОСТ 6357 и представляют наружную цилиндрическую резьбу G3/4-В. Установка на баллон осуществляется при помощи конической резьбы W27,8 по ГОСТ 9909.
Комплектация:- Вентиль кислородный ВК-94 в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
-
Вес нетто, кг (не более)0,5
-
Габариты, мм (не более)110х60х60
-
Диаметр условного прохода Ду, мм (не менее)4
-
КИУ1
-
КТУ1
-
Наибольшее рабочее давление газа, МПа (кгс/см²)20 (200)
-
Наличие в МСКДа
-
Наличие в СПБДа
-
Присоединительные размеры бокового штуцера (наружная цилиндрическая резьба ГОСТ 6357)G3/4-В
-
Присоединительные размеры для установки на баллон (коническая резьба ГОСТ 9909)W27,8
-
Редуцирующий газКислород
-
Тип вентиляБаллонный
