Замок Смаля ZS 3,2, шт в Москве

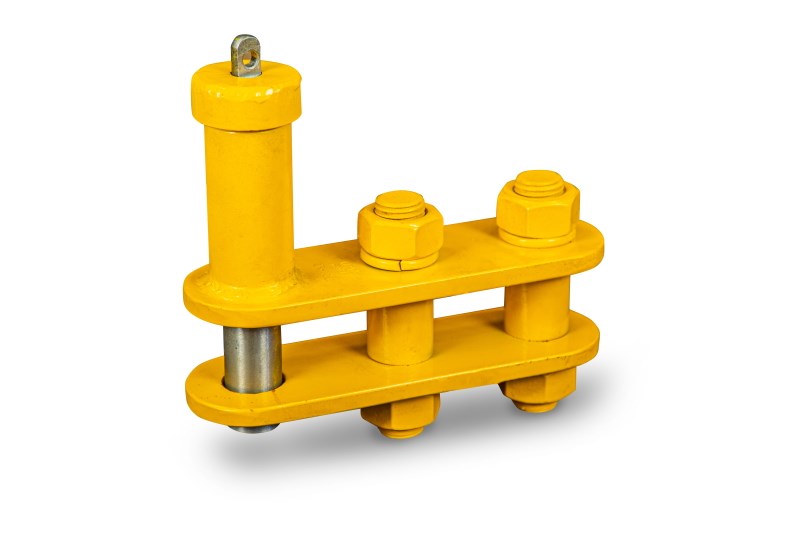

Замок Смаля TOR ZS 3,2 т 122326 - штырево-строповый механизм для использования совместно с канатным, цепным, текстильным грузоподъемным оборудованием в качестве захвата. Изделие удобно для работы с материалами в стесненных пространствах, на удалении, высоте.
Конструкция изделия включает:
- пару штампованных пластин (щек) из стали с тремя отверстиями каждая;
- втулку, запрессованную в нижнее сквозное отверстие одной из пластин;
- стакан для движущегося штыря, устанавливаемый в нижнее отверстие свободной щеки;
- штырь, соединяющий центрирующую втулку с отверстием противоположной пластины;
- пружину с опорой на внутреннее пространство стакана;
- пару осей из стали для свободных соосных отверстий;
- гайки с шайбами пружинного типа для фиксации осей;
- накидную гайку для закрепления пружины в сжатом виде, снабженную отверстием для канатной оттяжки;
- канатную оттяжку, позволяющую дистанционно удалять подвижную деталь из нижнего просвета.
Фиксация перемещаемых материалов выполняется посредством их обвязки петлей специальной конфигурации либо с использованием технологических проушин. Освобождение грузов происходит при изменении положения подвижного штыря оттяжкой.
Таблица сравнения характеристик:
![]() |
Грузоподъемность (т)
|
Длина по центру болта (мм)
|
Ширина между пластинами (мм)
|
Ширина пластины (мм)
|
![]() |
Замок Смаля ZS 1,0, шт | 1 | 60 | 45 | 50 |
- Захваты
-
СерияZC
-
Вид захватазамок Смаля
-
Грузоподъемность (т)3,2
-
Высота (мм)265
-
Ширина (мм)221
-
Ширина между пластинами (мм)50
-
Ширина пластины (мм)80
-
Длина по центру болта (мм)92,5
-
Особое свойствоштырево-строповый механизм
-
Материал корпусасталь
