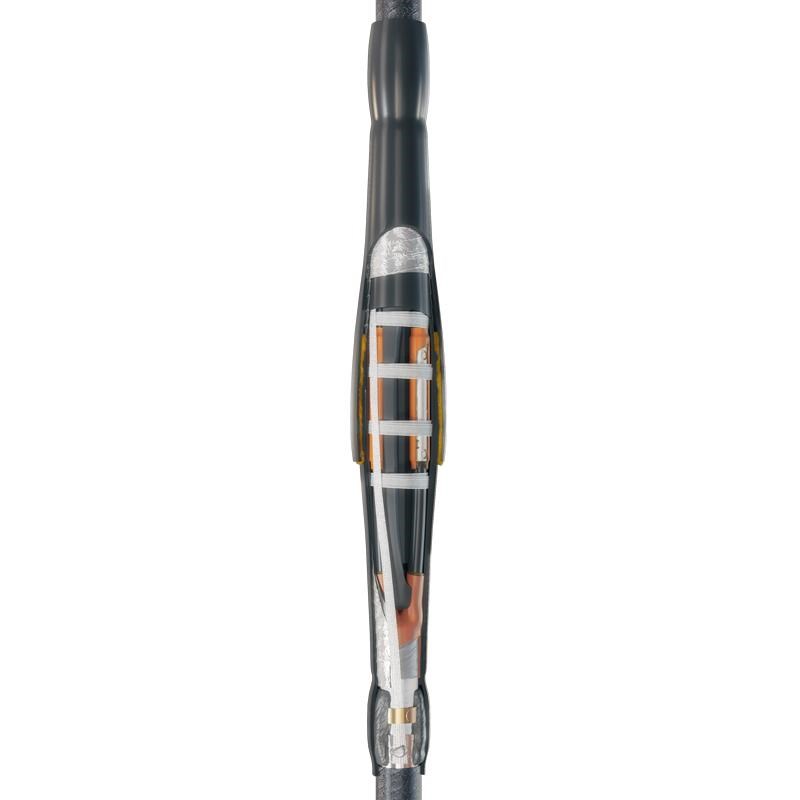

Соединительная кабельная муфта КВТ 3СТпР-10-150/240 (Б)

Описание

Соединительная кабельная муфта КВТ 3СТпР-10-150/240 (Б) предназначена для соединения 3-х жильных кабелей:

• с бумажной маслопропитанной изоляцией;
• с броней или без брони;
• с общей алюминиевой или свинцовой оболочкой;
• на напряжение 6 и 10 кВ.

Особенности кабельной муфты:

• Соответствует требованиям ГОСТ 13781.0-86.
• Типы монтируемых кабелей:ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.
• Не требуют дополнительной кабельной вставки на поврежденном участке кабельной линии.
• Существенно сокращает временные затраты и финансовые издержки за счет использования одной муфты вместо двух.
• Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля.
• Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации.
• Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля.
• Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки.
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А».
• Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции.
• В комплекте муфты используется специальный ремонтный соединитель «КВТ».
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ).
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free).

Наименование	Тип кабеля	Количество жил в кабеле	Рабочее напряжение, до (кВ)	Сечение кабеля max. (мм²)	Комплектация	Цена, руб
Соединительная кабельная муфта КВТ 3СТпР-10-70/120 (Б)	без брони с броней	3	10	120	с болтовыми соединителями	17 432 ₽
Соединительная кабельная муфта КВТ 3СТпР-10-150/240 (Б)	без брони с броней	3	10	240	с болтовыми соединителями	20 368 ₽
