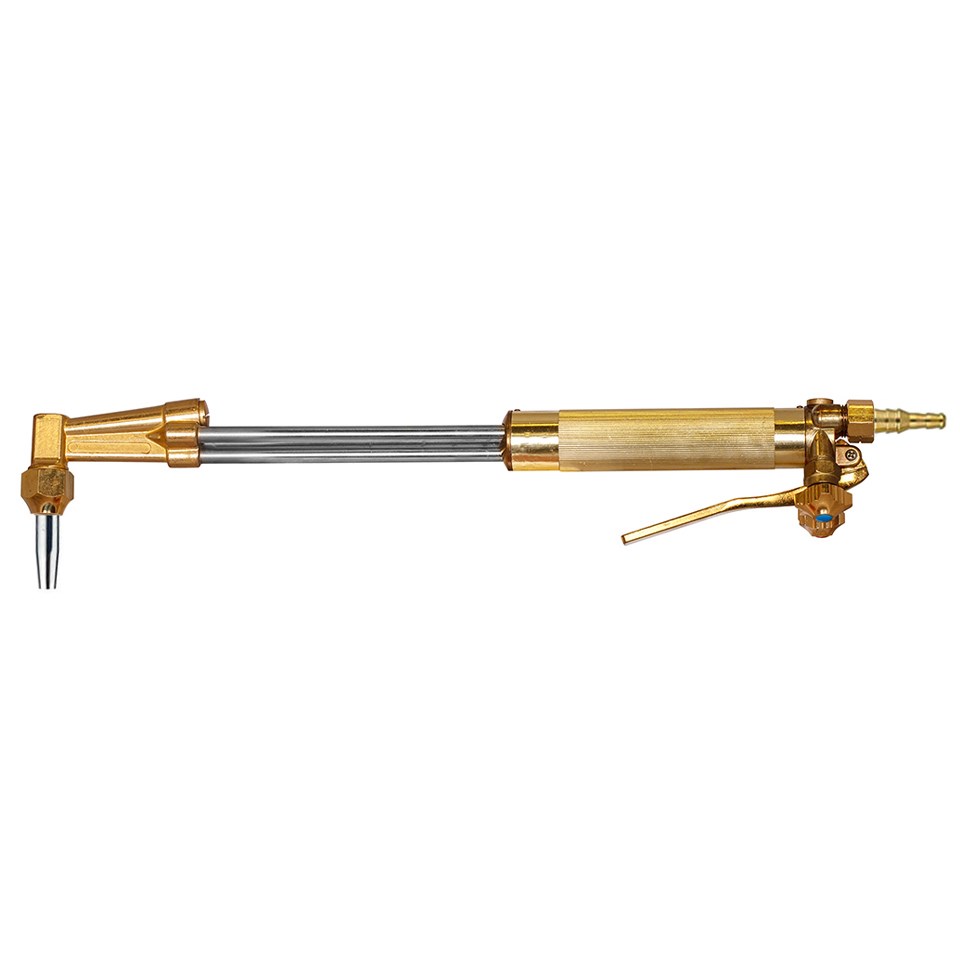

Резак Р3-362: Универсальный инструмент для кислородной резки

Универсальный 3-х трубный резак Р3-362 предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Этот резак является аналогом американского инжекторного резака «Харрис» с газосмесительными мундштуками внутриголовочного смешения газов.

Конструкция и особенности

Резак состоит из сплошной кованной головки и рукоятки. Нержавеющие газоподводящие трубки собраны по треугольной схеме, что обеспечивает повышенную жесткость и надежность конструкции.

• Работа на пропане и ацетилене, выбор газа зависит от установленных газосмесительных мундштуков.
• Мундштуки обладают особой прочностью, что гарантирует долгий срок службы.
• Резак комплектуется разборными мундштуками для пропана и неразборными для ацетилена.

Маркировка мундштуков и максимальная толщина резки

• №0 (5–10 мм)
• №1 (15–25 мм)
• №2 (25–50 мм)
• №3 (50–75 мм)
• №4 (75–150 мм)
• №5 (150–200 мм)
• №6 (200–300 мм)

Преимущества резака Р3-362

• Конструкция сопла обеспечивает тонкий рез и минимальное количество «грата».
• Экономия до 30% газа при эксплуатации благодаря наличию клапана режущего кислорода (КР).
• Не требует установки огнепреградительных клапанов.
• Длина резака 520 мм и угол наклона головки 90°.
• Укомплектован ниппелями для использования резинотканевых рукавов диаметром 6 и 9 мм без переходников.
• Товар поставляется в индивидуальной упаковке для сохранности при транспортировке и хранении.

Комплектация

• Резак Р3-362 – 1 шт.
• Мундштук пропановый №2 – 1 шт.
• Ниппель универсальный диаметром 6/9 мм – 2 шт.
• Гайка накидная M16х1,5 – 1 шт.
• Гайка накидная M16х1,5LH – 1 шт.
• Руководство по эксплуатации – 1 шт.

Технические характеристики

• Применяемый горючий газ: Пропан-Бутан, Ацетилен
• Толщина разрезаемого металла: до 300 мм
• Давление кислорода на входе: 2,0–6,5 МПА (кгс/см²)
• Давление пропана на входе: 0,02–0,5 МПА (кгс/см²)
• Давление ацетилена на входе: 0,015–0,5 МПА (кгс/см²)
• Расход кислорода: 0,9–22 м³/ч
• Расход пропана: 0,3–1,0 м³/ч
• Расход ацетилена: 0,015–0,3 м³/ч
• Исполнение: Рычажное/Клапанное
• Угол наклона головки резака: 90°
• Длина резака: 520 мм
• Вес нетто: 1,1 кг
